Tyczenie budynku metodą ław drutowych czy punktów – co sprawdzi się lepiej?

Geodeta może wytyczyć ten sam budynek na kilka sposobów, ale dla ekipy fundamentowej efekt nie zawsze jest równie wygodny. Punkty wbite w teren są szybkie i czytelne do chwili, gdy na działkę wjedzie koparka. Ławy drutowe wymagają więcej przygotowania, za to pozwalają odtworzyć osie budynku już po wykonaniu wykopu. I właśnie ta różnica ma większe znaczenie niż samo tempo pracy geodety.

Przy prostym domu na płycie fundamentowej metoda punktowa potrafi być wystarczająca. Przy tradycyjnych ławach fundamentowych, głębszych wykopach, kilku załamaniach bryły albo ciasnej działce oszczędność kilkudziesięciu minut podczas tyczenia może później oznaczać niepotrzebne ponowne pomiary. Decyzję najlepiej więc podejmować nie według zasady „co taniej wytyczyć”, lecz co przetrwa pierwszy etap robót ziemnych i pozwoli ekipie kontrolować geometrię fundamentów.

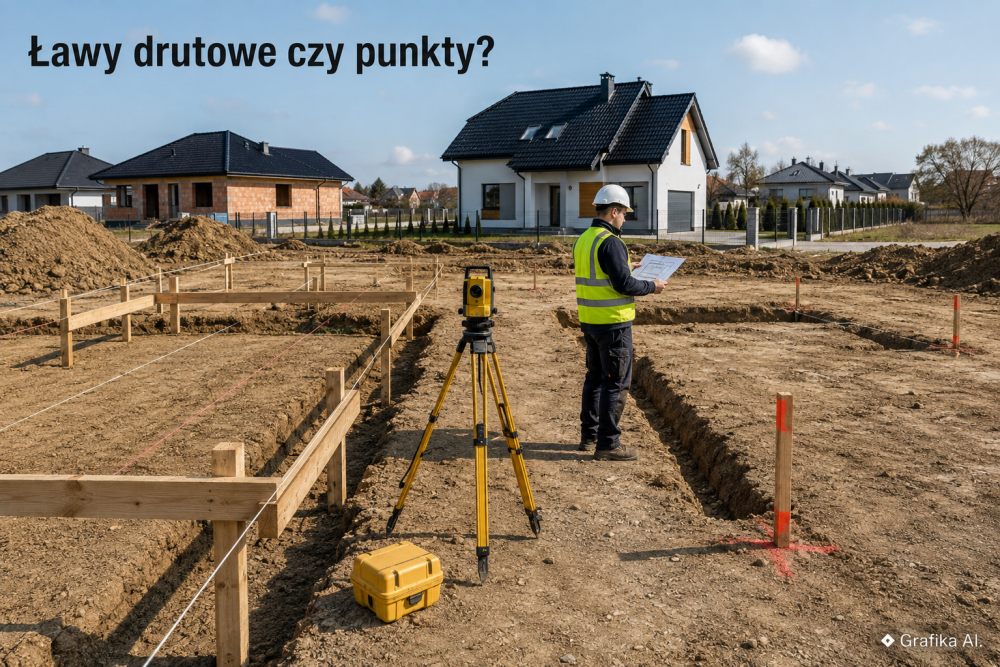

Ławy drutowe – więcej pracy na początku, większa kontrola po wykonaniu wykopu

Ławy drutowe, nazywane też ławami ciesielskimi, powstają poza obrysem przyszłego wykopu. Najczęściej są to stabilnie osadzone paliki połączone poziomymi deskami. Geodeta nanosi na nie położenie osi konstrukcyjnych, a między odpowiednimi oznaczeniami można rozciągnąć drut lub żyłkę.

Najważniejsza korzyść jest bardzo praktyczna: osie budynku nie znikają razem z gruntem usuniętym przez koparkę. Po wykonaniu wykopu wystarczy ponownie rozciągnąć linki między oznaczeniami na ławach, aby przenieść przecięcia osi w dół pionem lub instrumentem pomiarowym.

W typowym domu jednorodzinnym ławy ustawia się poza strefą, w której będzie pracowała koparka i poruszały się samochody. Nie istnieje jedna obowiązkowa odległość pasująca do każdej budowy. W praktyce często jest to około 1–2 m od krawędzi planowanego wykopu, ale przy wykopie szerokoprzestrzennym, skarpach albo ciasnym dojeździe trzeba odsunąć je dalej. Zbyt blisko postawiona ława jest pozorną oszczędnością – operator koparki może ją wyrwać jednym ruchem łyżki.

Dobrze wykonany układ pozwala kontrolować:

• osie ścian konstrukcyjnych,

• przecięcia najważniejszych osi,

• szerokość i położenie fundamentów,

• kąty i wzajemne położenie fragmentów budynku,

• ustawienie ścian fundamentowych względem projektu,

• w razie odpowiedniego oznaczenia również poziom odniesienia potrzebny do kontroli wysokości.

To szczególnie wygodne przy fundamentach wykonywanych etapami. Ekipa nie musi opierać kolejnych pomiarów na narożniku wykopu, paliku przypadkowo pozostawionym w ziemi czy wymiarach „ściąganych” z poprzednio wykonanej ściany.

Ławy mają jednak swoje wady. Trzeba przygotować materiał, wbić paliki, wypoziomować deski i zabezpieczyć całość przed przypadkowym przesunięciem. Na małej działce zaczynają też przeszkadzać. Kolizja z drogą dojazdową, składowiskiem bloczków albo miejscem pracy pompy do betonu jest częstszym problemem niż niedokładność samego tyczenia.

Najbardziej irytujący scenariusz wygląda tak: ławy wykonano poprawnie, a następnego dnia wykonawca demontuje jedną z nich, bo przeszkadza w przejeździe koparki. Jeżeli wcześniej nie uzgodniono organizacji placu budowy, zaleta tej metody praktycznie znika.

Tyczenie na punkty – szybciej, ale trzeba wiedzieć, które punkty przetrwają roboty

Metoda punktowa polega na wyznaczeniu w terenie charakterystycznych punktów budynku albo osi konstrukcyjnych i ich fizycznym oznaczeniu, np. palikami, gwoździami, prętami lub innymi trwałymi znakami dobranymi do warunków działki.

Dla prostokątnego domu procedura może wyglądać banalnie: wyznaczyć narożniki, sprawdzić geometrię i rozpocząć roboty. Problem pojawia się wtedy, gdy wytyczone punkty znajdują się dokładnie w miejscu przyszłego wykopu. Po zdjęciu humusu nie ma już punktu, z którego można łatwo odtworzyć pierwotne położenie narożnika.

Dlatego dobre tyczenie punktowe nie powinno ograniczać się do czterech palików ustawionych w narożnikach budynku. Jeżeli punkty mają służyć ekipie również po rozpoczęciu robót ziemnych, część znaków trzeba wynieść poza strefę wykopu albo zastosować punkty kierunkowe umożliwiające odtworzenie osi.

Metoda punktowa sprawdza się najlepiej, gdy:

• budynek ma prostą geometrię,

• wykonywana jest płyta fundamentowa lub płytki wykop,

• wykonawca dokładnie wie, które punkty są geodezyjne i nie może ich usunąć,

• na działce jest mało miejsca na ławy,

• po wytyczeniu szybko wykonywany jest etap konstrukcyjny,

• geodeta może bez problemu wrócić na budowę, gdy potrzebna będzie dodatkowa kontrola.

Jej przewaga to tempo. Nie trzeba przygotowywać całego układu desek i rozciągać drutów. Na dobrze zorganizowanej budowie ogranicza to również liczbę elementów, które trzeba omijać maszynami.

Słabość jest równie konkretna: palik bardzo łatwo pomylić, przewrócić albo przesunąć. Wystarczy hałda ziemi z wykopu, przejazd minikoparki albo pracownik, który uzna wystający pręt za niepotrzebny.

Nie powinno się później odtwarzać takiego punktu „na oko”. Przesunięcie fundamentu nie jest kosmetycznym błędem. Budynek musi zostać posadowiony zgodnie z projektem zagospodarowania działki, a jego lokalizacja ma znaczenie między innymi dla zachowania projektowanych odległości od granic nieruchomości i pozostałych obiektów.

Którą metodę wybrać i ile faktycznie kosztuje tyczenie?

Dla typowego domu jednorodzinnego z tradycyjnymi ławami fundamentowymi wybrałbym ławy drutowe, szczególnie jeżeli wykop będzie wykonywany koparką i fundamenty mają kilka osi konstrukcyjnych. Dają ekipie punkt odniesienia również po usunięciu ziemi. To ogranicza sytuacje, w których po wykopie trzeba ponownie wzywać geodetę tylko po to, aby odtworzył usunięte punkty.

Przy prostej płycie fundamentowej punktowe wyznaczenie narożników i dodatkowych punktów kontrolnych jest często rozsądniejsze. Budowanie systemu kilkunastu ław wokół prostokątnej płyty nie zawsze daje korzyść proporcjonalną do dodatkowej pracy.

W 2026 r. za wytyczenie typowego domu jednorodzinnego trzeba zwykle zakładać około 1000–2500 zł. Spotyka się zarówno niższe wyceny dla prostych budynków i niewielkiej liczby osi, jak i stawki przekraczające 2000 zł w dużych miastach lub przy bardziej rozbudowanej geometrii. Część firm rozlicza pracę za oś – przykładowo około 130–200 zł za kolejną oś – inne podają jedną cenę za cały budynek.

Przed zaakceptowaniem oferty trzeba więc zapytać nie tylko „ile kosztuje tyczenie”, lecz również:

• ile osi lub punktów obejmuje podana cena,

• czy cena obejmuje ich oznaczenie na ławach,

• kto przygotowuje paliki i deski,

• czy geodeta wyznaczy również reper roboczy lub poziom odniesienia,

• czy przewidziane są punkty umożliwiające odtworzenie osi po wykopie,

• ile kosztuje dodatkowy przyjazd i ponowne wyznaczenie usuniętych znaków,

• jakie elementy projektu trzeba przygotować przed wizytą.

Prawo budowlane wymaga geodezyjnego wytyczenia w terenie obiektów podlegających temu obowiązkowi. W przypadku budowy prowadzonej z kierownikiem budowy to właśnie kierownik odpowiada za zapewnienie wykonania wytyczenia. Nie oznacza to jednak, że przepisy narzucają inwestorowi metodę „na druty” albo „na punkty”. Sposób oznaczenia trzeba dopasować do projektu oraz technologii prowadzenia robót.

Dobrym układem jest ustalenie metody wspólnie przez geodetę i kierownika budowy jeszcze przed przyjazdem ekipy ziemnej. Kierownik wie, jak mają być wykonywane fundamenty, a geodeta może wskazać, które osie i punkty należy zachować. Operator koparki powinien natomiast dostać jasną informację, których oznaczeń nie wolno ruszać.

Szczególnie przy budynku z garażem wysuniętym względem części mieszkalnej, wykuszem, kilkoma poziomami fundamentów albo licznymi załamaniami ścian ograniczenie tyczenia do czterech narożników jest kiepskim pomysłem. Im bardziej skomplikowana geometria, tym większe znaczenie ma możliwość wielokrotnego odtworzenia osi.

Więcej informacji na: https://www.horyzontgeodezja.pl

FAQ – tyczenie budynku bez niepotrzebnych poprawek

Czy geodeta musi wytyczyć budynek przed rozpoczęciem fundamentów?
Jeżeli dany obiekt podlega obowiązkowi geodezyjnego wyznaczenia w terenie, tyczenie wykonuje się przed rozpoczęciem robót, których prawidłowość zależy od położenia budynku. Nie należy zaczynać wykopu fundamentowego na podstawie samodzielnego pomiaru inwestora wykonanego od ogrodzenia czy granicy użytkowanej „od lat”.

Czy cztery wytyczone narożniki wystarczą?
Przy bardzo prostej bryle mogą wystarczyć do rozpoczęcia prac, ale nie zawsze zapewniają wygodną kontrolę dalszych etapów. Przy tradycyjnych fundamentach praktyczniejsze jest wyznaczenie osi lub punktów wyniesionych poza wykop, które można później wykorzystać do odtworzenia geometrii.

Czy można samemu przenieść punkty po wykonaniu wykopu?
Można wykonywać pomocnicze pomiary budowlane, ale nie powinno się samodzielnie „odtwarzać” zniszczonego tyczenia, jeżeli położenie nie jest już jednoznaczne. Szczególnie ryzykowne jest odmierzanie od ogrodzenia, krawędzi drogi albo przypadkowego palika. Jeśli znak geodezyjny został zniszczony, pewniejszą decyzją jest kontrola lub ponowne wytyczenie.

Czy ławy drutowe muszą zostać na działce do końca budowy?
Nie. Są potrzebne przede wszystkim podczas robót fundamentowych i do momentu, w którym geometria budynku została trwale przeniesiona na wykonane elementy konstrukcyjne. Nie należy jednak demontować ich samodzielnie tuż po wykopie, jeśli ekipa nadal wykorzystuje je do ustawiania fundamentów.

Co zrobić, gdy koparka zniszczy jeden punkt albo jedną ławę?
Najpierw przerwać przenoszenie wymiarów z uszkodzonego oznaczenia. Jeżeli istnieją zachowane punkty kontrolne pozwalające jednoznacznie odtworzyć oś, można wykorzystać je zgodnie z przyjętą metodą pomiarową. Jeśli takiej kontroli nie ma, trzeba wezwać geodetę. Próba odtworzenia położenia na podstawie odległości odmierzonych od świeżego wykopu jest dokładnie tym rodzajem oszczędności, który później generuje kosztowne poprawki.

Czy metoda na ławy jest dokładniejsza od tyczenia punktowego?
Nie z definicji. Dokładność zależy przede wszystkim od prawidłowego pomiaru geodezyjnego, zastosowanego sprzętu, osnowy i sposobu stabilizacji oznaczeń. Przewagą ław jest nie tyle większa dokładność samego wyznaczenia, ile łatwiejsze zachowanie i odtwarzanie osi podczas robót ziemnych.

Od czego zacząć przed umówieniem geodety?
Najpierw pokaż kierownikowi budowy rzut fundamentów i ustal sposób wykonania wykopu. Dopiero na tej podstawie wybierz sposób tyczenia. Jeżeli koparka ma usunąć grunt dokładnie tam, gdzie stanęłyby narożne paliki, nie ograniczaj zlecenia do punktów w obrysie budynku — od razu zaplanuj ławy drutowe albo trwałe punkty kontrolne poza wykopem. To pierwszy błąd, który trzeba wyeliminować jeszcze przed rozpoczęciem robót ziemnych.
