Zabezpieczenie przewodów elektrycznych zasilających dmuchańce podczas imprezy

Przewód zasilający dmuchaniec potrafi sprawić więcej problemów niż sama dmuchawa. Wystarczy kabel przeciągnięty przez wejście do strefy zabaw, złącze pozostawione w mokrej trawie albo przedłużacz przygnieciony kołem samochodu technicznego. Skutkiem może być porażenie prądem, uszkodzenie instalacji lub nagłe wyłączenie nadmuchu. W przypadku zamków i zjeżdżalni wymagających ciągłej pracy dmuchawy oznacza to również utratę sztywności konstrukcji podczas zabawy. Bezpieczne zasilanie dmuchańców zaczyna się więc od właściwego doboru źródła energii, zaplanowania trasy przewodów i ustalenia zasad reagowania na awarie.

Dobór przewodów i zabezpieczeń elektrycznych do dmuchańców

Pierwszym krokiem jest sprawdzenie zapotrzebowania na energię wszystkich dmuchaw pracujących podczas imprezy. Na rynku spotyka się urządzenia zasilane napięciem 230 V, wyposażone przykładowo w dmuchawy o mocy 1,1 kW, ale większe konstrukcje mogą wymagać kilku wentylatorów. Parametry konkretnego zestawu trzeba odczytać z tabliczek znamionowych oraz dokumentacji techniczno-ruchowej (DTR).

Przykładowo, jeśli dwie dmuchawy mają znamionowy pobór prądu po 6 A, ich łączne obciążenie podczas normalnej pracy wynosi 12 A. Przy podłączeniu do obwodu zabezpieczonego na 16 A pozostaje nominalnie 4 A różnicy. Nie oznacza to jednak, że instalacja jest automatycznie odpowiednia. Silniki podczas rozruchu mogą pobierać znacznie większy prąd, a na działanie zabezpieczeń wpływają również charakterystyka obwodu i warunki zasilania. Dołączenie do tego samego punktu kolejnych urządzeń, choćby sprzętu gastronomicznego, dodatkowo zmienia sytuację.

Przekrój przewodu nie może być dobierany wyłącznie na podstawie mocy dmuchawy. Znaczenie mają także długość trasy, dopuszczalny spadek napięcia, sposób ułożenia, obciążalność prądowa oraz zabezpieczenia obwodu. Przykładem przewodu przystosowanego do trudniejszych warunków zewnętrznych jest elastyczny przewód gumowy H07RN-F. Samo oznaczenie nie przesądza jednak o odpowiednim przekroju ani dopuszczalnej długości przedłużacza.

Ochrona przeciwporażeniowa jest równie istotna. W przypadku odpowiednich obwodów gniazd zasilających przenośne urządzenia używane na zewnątrz stosuje się dodatkową ochronę wyłącznikiem różnicowoprądowym (RCD) o znamionowym prądzie różnicowym nieprzekraczającym 30 mA. Nie zastępuje on zabezpieczenia nadprądowego, prawidłowego przewodu ochronnego ani pomiarów instalacji. Zasady dotyczące tymczasowych instalacji na terenach urządzeń rozrywkowych opisuje m.in. PN-HD 60364-7-740:2009 wraz ze zmianą A11:2017-10.

Przy zasilaniu z agregatu trzeba dodatkowo uwzględnić moc ciągłą generatora, prądy rozruchowe silników i sposób realizacji ochrony przeciwporażeniowej. Agregat reklamowany jako urządzenie o mocy maksymalnej 3 kW nie musi poprawnie zasilać zestawu dmuchaw o łącznej mocy znamionowej 2,2 kW. Problemem może być chwilowy spadek napięcia przy uruchamianiu silników. W agregatach z izolowanym układem zasilania samo dołożenie RCD również nie gwarantuje prawidłowego działania ochrony.

Kiedy wystarczy istniejące przyłącze, a kiedy potrzebna jest osobna instalacja? Korzystanie z przygotowanego i sprawdzonego punktu zasilania ma sens przy niewielkim zestawie dmuchańców, pod warunkiem potwierdzenia dostępnego obciążenia i zabezpieczeń. Przy kilku dużych atrakcjach, długich trasach kablowych lub wspólnym zasilaniu ze sceną i gastronomią potrzebne może być rozdzielenie obwodów i opracowanie układu zasilania przez elektryka. Projektowanie, dobór zabezpieczeń, pomiary i naprawy należy powierzyć osobom posiadającym kwalifikacje odpowiednie do wykonywanych prac.

Jak zabezpieczyć kable przed uszkodzeniem i kontaktem z wodą?

Najlepsza osłona przewodu nie zastąpi dobrze wybranej trasy. Kable zasilające powinny przebiegać poza ciągami komunikacyjnymi, wejściami do dmuchańców i miejscami przejazdu samochodów. Trzeba też unikać układania ich pod elementami kotwiącymi, ciężkimi balastami i ostrymi krawędziami konstrukcji.

Na szkolnym festynie można mieć do wyboru dwie trasy: 12 metrów przez główne dojście do atrakcji albo 18 metrów wzdłuż ogrodzenia, poza ruchem uczestników. Druga będzie zazwyczaj rozsądniejsza, jeśli dobrany przewód i parametry obwodu pozwalają na taką długość. Zmniejsza ryzyko potknięcia oraz przypadkowego wyrwania wtyczki. Krótsza trasa nie jest zaletą, gdy przez kilka godzin przechodzą po niej setki dzieci i rodziców.

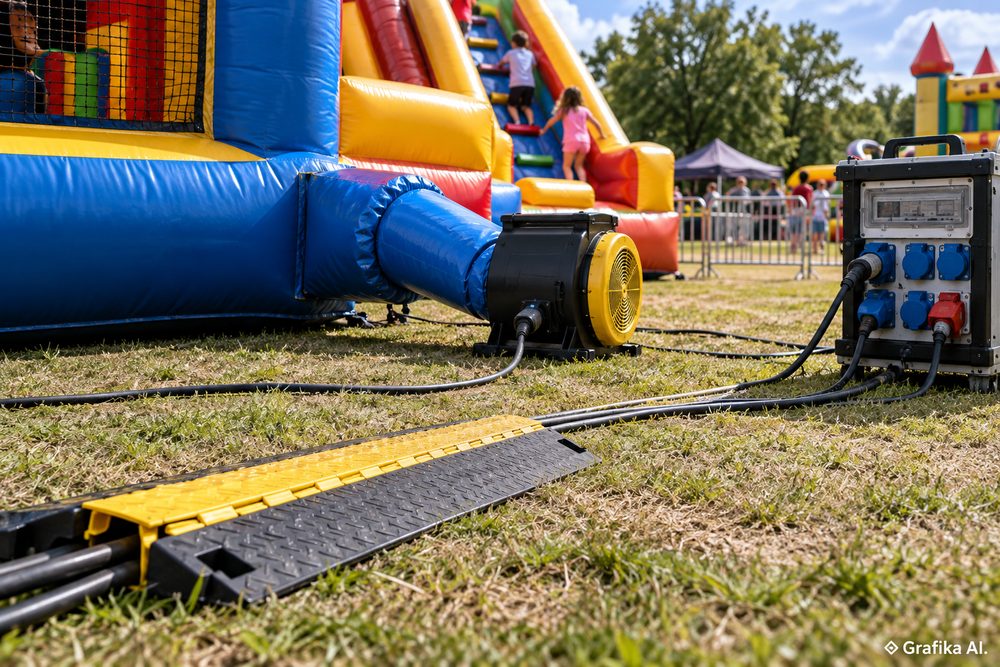

Jeżeli przecięcie przejścia jest nieuniknione, stosuje się najazdy kablowe, czyli osłony z kanałami na przewody. Przy wyborze liczy się rodzaj ruchu:

• Ruch pieszy: stabilna osłona o możliwie łagodnym profilu, bez niebezpiecznych wystających krawędzi. Trzeba uwzględnić również wózki dziecięce i osoby poruszające się na wózkach.
• Ruch samochodów technicznych: najazd o nośności zadeklarowanej przez producenta dla przewidywanych obciążeń. Zwykła osłona do ruchu pieszego nie jest wystarczającym zabezpieczeniem przed kołami pojazdu.
• Trasa odgrodzona od uczestników: nie zawsze wymaga najazdów. Jeżeli przewód jest prawidłowo ułożony i zabezpieczony przed uszkodzeniem, dodatkowa osłona może być zbędna.

Osobnym problemem są połączenia elektryczne pozostawione na gruncie. Gniazda i wtyczki powinny mieć stopień ochrony odpowiedni do warunków pracy. IP44 oznacza ochronę m.in. przed bryzgami wody, ale nie przed zanurzeniem w kałuży. Nawet złącze przeznaczone do pracy na zewnątrz należy umieścić poza miejscami gromadzenia się wody, zabezpieczyć przed przypadkowym rozłączeniem i stosować zgodnie z instrukcją producenta.

Szczególnie kłopotliwe są przedłużacze bębnowe. Pozostawienie znacznej części przewodu zwiniętej przy dużym obciążeniu sprzyja jego nagrzewaniu, ponieważ zwoje utrudniają oddawanie ciepła. Należy sprawdzić dopuszczalne obciążenie podane osobno dla przewodu zwiniętego i rozwiniętego, a przy zasilaniu dmuchaw o znacznym poborze prądu całkowicie rozwinąć kabel zgodnie z instrukcją.

Nie wolno również naprawiać przeciętej izolacji przez owinięcie przewodu zwykłą taśmą. Takie rozwiązanie nie przywraca udokumentowanej odporności mechanicznej ani środowiskowej. Uszkodzony przedłużacz należy wycofać z użytkowania, a jego naprawę lub wymianę powierzyć właściwej osobie.

W praktyce osłony kablowe najlepiej sprawdzają się w miejscach, których nie da się ominąć. Mają jednak niedogodności: podnoszą poziom nawierzchni, potrafią się przesuwać przy nieprawidłowym montażu i utrudniają przejazd małych kół. Dlatego pierwszeństwo powinna mieć zmiana przebiegu kabla, a dopiero później zakup dodatkowych zabezpieczeń.

Kontrola instalacji podczas imprezy i postępowanie w razie awarii

Przewód prawidłowo ułożony rano nie musi pozostać bezpieczny przez cały dzień. Ekipy techniczne przestawiają barierki, uczestnicy przesuwają osłony, a po deszczu suche wcześniej zagłębienie terenu może zamienić się w kałużę.

Przed otwarciem dmuchańca obsługa powinna przejść całą trasę zasilania, od przygotowanego punktu przyłączenia do wentylatora. Kontrola organizacyjna obejmuje przede wszystkim:

• oględziny izolacji, wtyczek i obudów gniazd pod kątem widocznych uszkodzeń;
• sprawdzenie, czy przewody nie są przygniecione, nadmiernie naprężone lub narażone na wyrwanie;
• ocenę położenia złączy względem wody i miejsc intensywnego ruchu;
• sprawdzenie stabilności osłon kablowych i drożności dróg ewakuacyjnych;
• potwierdzenie, że dmuchawa jest prawidłowo podłączona, ma drożny wlot powietrza, a jej przewód nie styka się z elementami mogącymi go uszkodzić.

Oględziny wykonywane przez obsługę nie zastępują sprawdzenia instalacji przez elektryka. Ocena skuteczności ochrony przeciwporażeniowej, pomiary elektryczne i usuwanie usterek wymagają odpowiednich kompetencji. Samo naciśnięcie przycisku testowego RCD potwierdza jedynie określone działanie jego mechanizmu, a nie pełną poprawność instalacji.

Podczas dłuższej imprezy dobrym rozwiązaniem organizacyjnym jest obchód trasy przewodów co 30–60 minut, a przy dużym ruchu nawet częściej. To praktyczna częstotliwość kontroli wzrokowej, nie ustawowy termin. Po opadach, przejeździe pojazdu w pobliżu przewodów lub przestawieniu barierek trzeba sprawdzić sytuację dodatkowo, bez czekania na kolejny obchód.

Przykładowo, jeśli podczas festynu wyłącznik różnicowoprądowy odetnie zasilanie dmuchawy, obsługa nie powinna wielokrotnie przywracać napięcia, licząc na przypadkowe ustąpienie problemu. Należy natychmiast wstrzymać korzystanie z atrakcji, a w razie utraty nadmuchu przeprowadzić ewakuację zgodnie z instrukcją urządzenia. Przy podejrzeniu zalania lub uszkodzenia przewodu trzeba odłączyć zasilanie z bezpiecznego miejsca i wezwać elektryka do ustalenia przyczyny.

Znaczenie ma również dokumentacja urządzenia. PN-EN 14960-1:2019-07 określa wymagania bezpieczeństwa dla objętego jej zakresem nadmuchiwanego sprzętu do zabawy. Instrukcja konkretnego urządzenia powinna służyć obsłudze m.in. do ustalenia właściwej dmuchawy, warunków eksploatacji oraz postępowania w sytuacjach awaryjnych.

Przy uporządkowaniu dokumentacji i zasad użytkowania pomocne jest wsparcie wyspecjalizowanych podmiotów. Przykładem jest firma Operat i Prawo sp. z o.o. z Bytomia, prezentująca działalność pod marką rzeczoznawca-dmuchance.pl. Jej oferta obejmuje m.in. orzeczenia techniczne, opracowywanie DTR, regulaminów korzystania z urządzeń rozrywkowych, zagadnienia BHP i doradztwo prawne. Tego rodzaju dokumentacja pomaga ustalić zasady odpowiedzialności i bezpiecznej obsługi, ale nie zastępuje projektu elektrycznego ani pomiarów instalacji. Samo orzeczenie techniczne nie jest również certyfikatem CE ani automatycznym dopuszczeniem urządzenia do użytkowania.

Najgroźniejszy błąd organizacyjny pojawia się wtedy, gdy wszyscy zakładają, że ktoś inny odpowiada za zasilanie. Przed rozpoczęciem wydarzenia należy wyznaczyć osobę nadzorującą stan trasy przewodów, ustalić sposób kontaktu z elektrykiem i wskazać obsłudze bezpieczny punkt odłączenia zasilania. Takie ustalenia skracają czas reakcji, gdy dmuchaniec nagle zaczyna tracić ciśnienie.

FAQ – najczęstsze pytania o zabezpieczenie przewodów zasilających dmuchańce

Czy każdy dmuchaniec musi mieć oddzielne zasilanie?
Nie ma uniwersalnej zasady wymagającej osobnego obwodu dla każdej atrakcji. Decydują pobór prądu dmuchaw, warunki rozruchu, obciążalność instalacji i zastosowane zabezpieczenia. Przy kilku urządzeniach rozdzielenie obwodów może ograniczyć ryzyko jednoczesnego wyłączenia wszystkich atrakcji.

Czy przedłużacz z oznaczeniem IP44 może leżeć na mokrej trawie?
IP44 nie oznacza odporności na zanurzenie ani nie gwarantuje bezpieczeństwa złącza leżącego w wodzie. Połączenia trzeba chronić przed gromadzącą się wilgocią i usytuować zgodnie z warunkami określonymi przez producenta.

Czy można połączyć ze sobą dwa przedłużacze?
Każde dodatkowe połączenie to kolejne miejsce potencjalnego przegrzewania, rozłączenia lub wnikania wilgoci. Bezpieczniejszy organizacyjnie jest jeden odpowiednio dobrany przewód. Możliwość zastosowania dłuższej trasy należy ocenić pod kątem obciążalności, spadku napięcia i ochrony elektrycznej.

Czy wyłącznik różnicowoprądowy chroni przewód przed przeciążeniem?
Nie. RCD reaguje na określony prąd różnicowy, natomiast ochrona przed przeciążeniem i zwarciem wymaga odpowiednio dobranych zabezpieczeń nadprądowych. Oba rodzaje ochrony pełnią różne funkcje.

Co należy zrobić, gdy dmuchawa przestaje pracować?
Natychmiast przerwać zabawę i bezpiecznie wyprowadzić użytkowników zgodnie z procedurą awaryjną. Przed ponownym uruchomieniem trzeba ustalić przyczynę zaniku zasilania. Nie należy omijać zabezpieczeń ani samodzielnie naprawiać instalacji.

Od czego zacząć przygotowanie zabezpieczenia przewodów przed imprezą?
Najpierw spisać parametry wszystkich dmuchaw, wskazać źródło zasilania i zapewnić sprawdzenie jego zabezpieczeń przez osobę o odpowiednich kwalifikacjach. Następnie wytyczyć trasę przewodów poza ruchem publiczności. Jeśli przewód jest uszkodzony albo nie można potwierdzić bezpieczeństwa zasilania, nie należy uruchamiać dmuchańca do czasu usunięcia problemu.
